當(dāng)前位置：首頁 > 行業(yè)知識
行業(yè)知識
焊接質(zhì)量的好壞是復(fù)合土工膜防滲性能成敗的關(guān)鍵
發(fā)布時間：2020-03-26 新聞來源：山東德旭達(dá)土工材料有限公司 瀏覽次數(shù)：

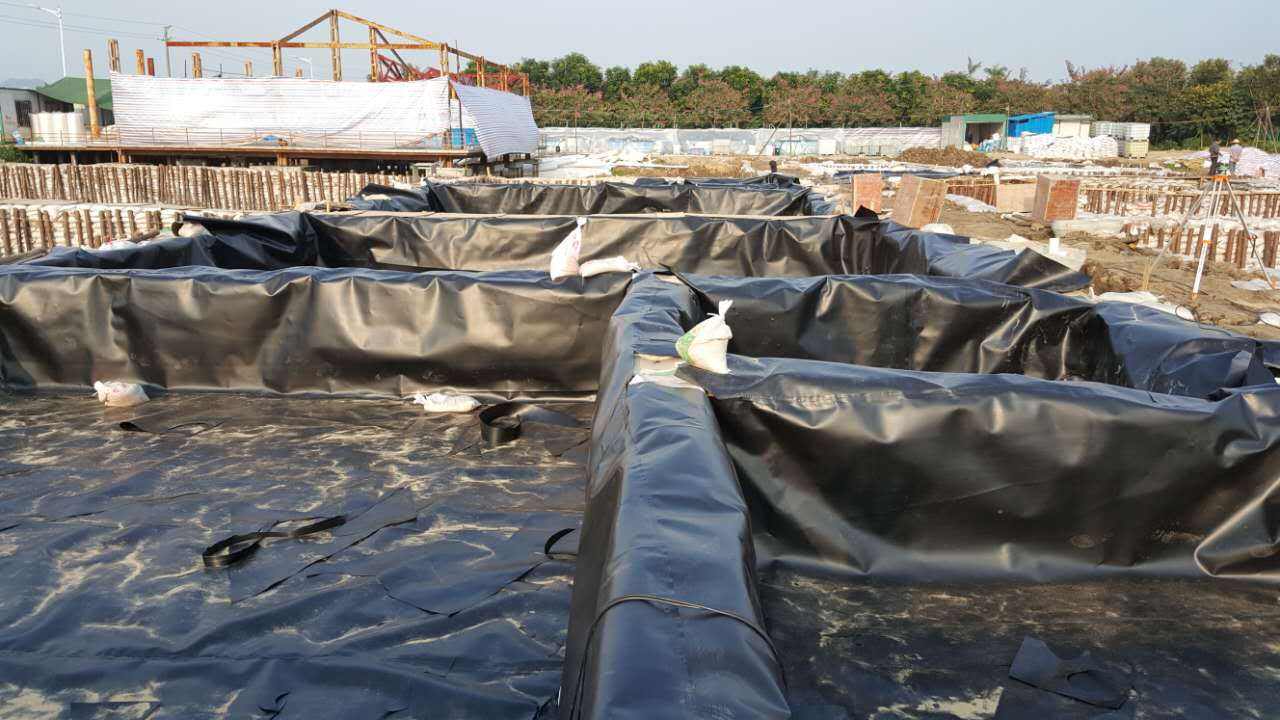

焊接質(zhì)量的好壞是復(fù)合土工膜防滲性能成敗的關(guān)鍵,所以務(wù)必要做好土工膜的焊接,確保焊接質(zhì)量,焊接前用干毛巾擦凈相鄰的焊接間,調(diào)整好焊機(jī)的溫度和速度進(jìn)行試焊后即可進(jìn)行焊接,先縫制膜下土工布,用TH型熱融焊接機(jī)焊接塑膜,焊縫為雙道焊,后縫制膜上土工布,對塑膜破損面采用補(bǔ)貼大于破損面25cm的同規(guī)格塑膜進(jìn)行雙面焊接處理,并保證膜面干凈,搭接緊密。焊逢應(yīng)均勻、平整、順直、連續(xù),布采用手提封包機(jī)逢制,搭接寬度不小于10cm,偏差不大于2cm,接縫應(yīng)垂直壩長。
膜上細(xì)砂過渡層與砂礫石保護(hù)層鋪筑,應(yīng)與二布一膜土工膜鋪設(shè)同時進(jìn)行,采用平行作業(yè)。在二布一膜土工布分片(按塑膜幅寬和幅長為控制)鋪好接縫焊接完后,將大于2m的兩布一膜卷起,留2m寬,再進(jìn)行膜上細(xì)砂過渡層與砂礫石保護(hù)層鋪筑,砂礫石保護(hù)層厚250mm,砂礫石保護(hù)層的砂礫料最大粒徑不得大于100mm,不得小于0.05mm,細(xì)粒含量不得超過10%。
膜上細(xì)砂過渡層與砂礫石保護(hù)層鋪筑,應(yīng)與二布一膜土工膜鋪設(shè)同時進(jìn)行,采用平行作業(yè)。在二布一膜土工布分片(按塑膜幅寬和幅長為控制)鋪好接縫焊接完后,將大于2m的兩布一膜卷起,留2m寬,再進(jìn)行膜上細(xì)砂過渡層與砂礫石保護(hù)層鋪筑,砂礫石保護(hù)層厚250mm,砂礫石保護(hù)層的砂礫料最大粒徑不得大于100mm,不得小于0.05mm,細(xì)粒含量不得超過10%。
二布一膜土工布與混凝土的連接施工是防滲工程的重要部位,根據(jù)設(shè)計(jì)圖紙要求采用粘接劑進(jìn)行連接,在施工時嚴(yán)格按照設(shè)計(jì)重量配比施工,為確保粘接牢固,防止粘接劑老化,結(jié)合本單位的施工經(jīng)驗(yàn),在已粘接好的二布一膜土工布與混凝土立面上外包一層混凝土,高于接觸面開契槽,使其能夠粘壓牢固,滿足防滲要求。
下一篇： 土工合成材料的老化性能及其影響因素
【最新新聞】
- [2023-03-21]土工布鋪設(shè)一定保持不小于10%的松弛度
- [2023-02-09]土工布熒光紫外燈老化試驗(yàn)方法
- [2022-11-21]土工布熒光紫外燈老化試驗(yàn)方法
- [2022-11-14]防水板在隧道工程建設(shè)領(lǐng)域又被稱之為防滲土…
- [2022-11-11]與垂直防滲相比水平防滲風(fēng)險(xiǎn)相對較小
